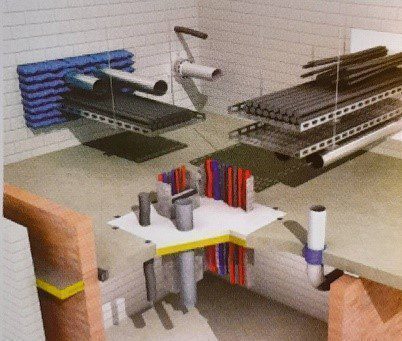

سیستم های آتش بند و دودبند
یکی از راههای عدم گسترش حریق در ساختمان ها از محل داکتها تاسیساتی (برق و مکانیک) استفاده از سیستم های آتش بند و دودبند ( فایر استاپ ) رنگ ضد حریق می باشد. فضاهایی همچون داکت و اتاق های برق و بازشوهای موجود در سقف و فضاهای حد فاصل سقف و نما به عنوان نقاط پر خطر شناخته شده و احتمال سرایت مشتقات چهارگانه(دود˒آتش˒گاز های سمی و حرارت) در آنها بیشتر از سایر نقاط می باشد. بدون در نظر گرفتن نحوه شکل گیری آتش ˒شعله های اتش باعث اشتعال و از بین رفتن روکش پی وی سی کابل های برق و دیگر کابل ها (که به صورت شریان در تمامی بخش های ساختمان پیچیده اند) و نیز سایر موارد سوختنی همچون لوله های پلیمری و سرایت اتش از یک ناحیه به ناحیه دیگر در مدت بسیار کمی به صورت فتیله وار اتفاق می افتد.

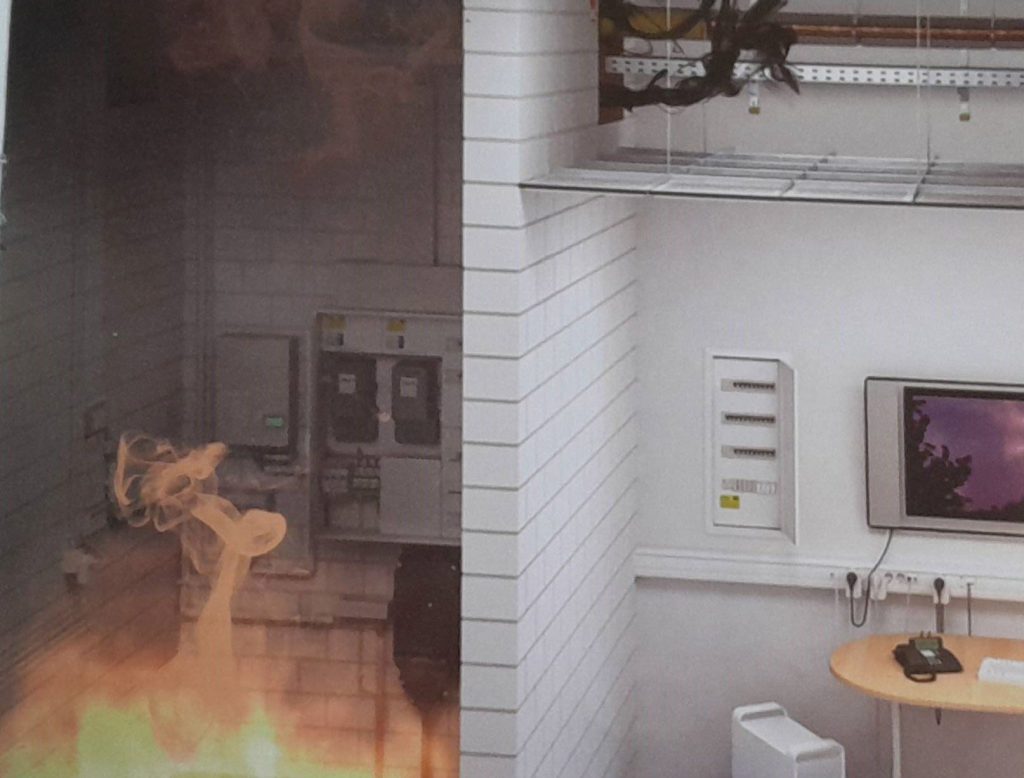

دود به عنوان یکی از مشتقات آتش از مسیرهای اشاره گردیده که در تمامی بخش های ساختمان وجود دارد به سرعت قبل از رسیدن شعله های آتش خود را به طبقات و فضاهای دیگر رسانده و موجب وارد امدن خسارات جانی و مالی فراوان می شود.به همین منظور و در راستای محافظت از عوامل ذکره شده می بایست در مسدود نمودن بازشوها دقت لازم به عمل اید تا از موادی با خاصیت مقاوم در برابر آتش(کد حریق) که دارای پایداری در مدت زمان مشخص مطابق با تست ها و استاندارد های بین المللی می باشد استفاده می گردد.
به منظور بازیابی مقاومت از دست رفته ناشی از ایجاد بازشوها در سقف ها و دیوار های دارای کد اتش˒استفاده از سیستم های آتش بند بهترین و ایمن ترین راه حل می باشد که توسط استاندارد های ساختمانی بین المللی و داخلی از جمله مبحث سوم مقررات ملی ساختمان پیشنهاد می گردد.
در انتخاب سیستم های اتش بند و دودبند در محل عبور المان های تاسیساتی˒ عواملی مانند جنس المان های عبوری و ابعاد و اندازه های بازشو تاثیر گذار می باشد.
دلایل استفاده از سیستم های آتش بند و دودبند
دودبند
۱: رعایت قوانین و مقررات ساختمانی و استاندارد های بین المللی.
۲: جلوگیری از انسداد مسیرهای تخلیه با دود و گازهای سمی.
۳: جلوگیری از گسترش بیشتر در نتیجه از بین رفتن تمام تاسیسات.
۴:کمک به جلوگیری از خسارات جانی انسان ها توسط دود و گازهای سمی ناشی از آتش.
۵: کمک به تیم اطفاء از این جهت که هر چه دامنه حریق محدودتر باشد اطفاء امکان پذیرتر می شود.
۶:جلوگیری از تخریب کلی ساختمان.
۷:جلوگیری از نفوذ و توسعه اتش.
۸:زمان لازم جهت تخلیه ساکنین.

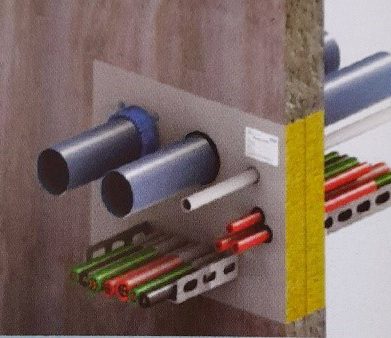

مانع آتش (Fire Barrier) در سیستم های آتش بند و دودبند
شرح محصول:
یک پانل که با روکش مقاوم در برابر اتش پوشانده شده و این محصول برای اتش بند و دودبند کردن انواع بازشوها در دیوار و کف با ابعاد مختلف قابل استفاده می باشد با توجه به قابلیت برش اسان˒این محصول طبق ابعاد داکت برش خورده و محل عبور المان های تاسیساتی نیز از درون ان برش داده می شود و با استفاده از ماستیک های اتش بند و دودبند درز بندی اضلاع ان صورت می پذیرد.
| مزایا | کاربرد |
| ۱:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه
۲:قابل استفاده در بازشوهای با انواع سایزها ۳:امکان استفاده در دیوار و سقف ۴:بدون نیاز به قالب ۵:نصب اسان ۶:برش اسان ۷:قابلیت انعطاف ۸:عایق صوت ۹:امکان عبور اسان تاسیسات بعد از نصب سیستم |
۱: انواع بازشوهای تاسیساتی برقی و مکانیکی
۲:در اطراف کابل ها ۳:در اطراف دسته کابل ها ۴:در اطراف سینی کابل ها ۵:در اطراف کانال های هواساز ۶:در اطراف لوله های فلزی و پلاستیکی با روکش عایق حرارتی و بدون روکش |
| مصرف | بسته بندی معمول |
| به اسانی مطابق ابعاد داکت پانل مقاوم در برابر اتش را برش داده و محل عبور المان های تاسیساتی را از درون ان برش می دهیم و درزبندی مقاطع خارجی اظلاع ان توسط ماستیک اتش بند و دودبند پوشش داده می شود. | پانل پوشش داده شده با ابعاد ۵/۶۰/۱۲۰ سانتیمتر |

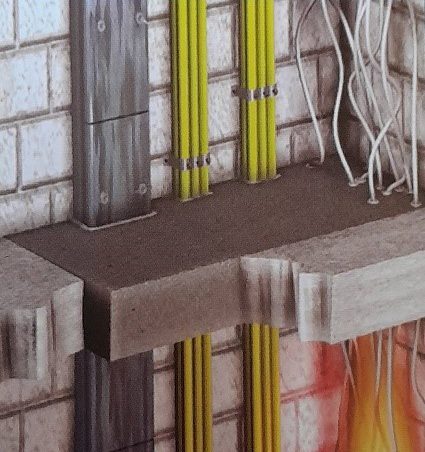

ملات اتش بند و دودبند(Fire Compound)
این سیستم در ابتدا بصورت یک پودر بوده که با نسبت مشخص با اب مخلوط میگردد و تشکیل یک ملات سبک مقاوم در برابر اتش را می دهد این محصول همچنین علاوه بر مقاومت در برابر اتش˒قابلیت تحمل بار و امکان مسلح شدن ان با میلگرد جهت افزایش باربری را دارد. این ملات جهت اجر در داکت های با ابعاد بزرگ و اطراف سینی کابل ها و لوله های فلزی کاربرد دارد و جلوگیری از سرایت اتش و انتشار ان از طریق مسیرهای تاسیساتی با کمک این محصول انجام می پذیرد.
| مزایا | کاربرد |
| ۱:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه
۲:امکان استفاده در داکت های واقع در دیوار و سقف ۳:دارای مقاومت مکانیکی برای فضاهایی که همچون کف اتاق های تاسیسات نیاز به استقرار نفر و یا تجهیزات می باشد. ۴:قابلیت رنگ شدن روی سطح ۵:طول عمر طولانی ۶:امکان اجرای بدون قالب در داکت های با سایز کوچک ۷:امکان پرداخت سطح نهایی ۸:عایق صوت |
۱:در اطراف کابل ها
۲: در اطراف دسته کابل ها ۳:در اطراف سینی کابل ها ۴:در اطراف کانال های هواساز و تهویه ۵:در اطراف لوله های فلزی و پلاستیکی باروکش و بدون روکش |
| مصرف | بسته بندی معمول |
| به نسبت مشخص با اب ترکیب شده و تشکیل یک ملات اتش بند را می دهد و در بازشوهای کف و سقف قابل استفاده می باشد. | کیسه های ۲۰ کیلوگرمی |
درزبندها با قابلیت انعطاف پذیری(Silicon Sealant˒Acrylic Sealant)
شرح محصول:
یکی از مناطق نفوذ دود و گاز های سمی به فضاهای دیگر انواع درزهای ساختمانی می باشد و به دلیل ماهیت این درزها می بایست در صورت انسداد ان˒ مصالح مصرفی دارای قابلیت انعطاف پذیری باشند˒ که این محصولات به دو دسته پایه آکریلیکی و سیلیکونی تقسیم می شوند که هر کدام دارای مشخصات خاص بوده و بسته به جنس المان های عبوری در تماس با انها از این محصولات استفاده می شود.
| مزایا | کاربرد |
| ۱:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه
۲:مقاوم در برابر اب های سطحی
۳:مقاوم در برابر تغییرات جوی
۴:مقاوم دربرابر گسیختگی |
۱:درزهای انقطاع
۲:درزهای انبساط ۳:درزهای اجرایی ۴:درزهای حاصل از عبور تاسیسات از دیوار یا سقف دارای کد حریق ۵:در اطراف لوله های فلزی˒سینی کابل ها˒کابل های برق و لوله های پلیمری |
| مصرف | بسته بندی |
| بسته به دو نوع درزها و جنس المان های عبوری میتوان از یکی از دو ردیف محصولات اتش بند ذیل استفاده نمود:
۱-فوم های ضد اتش آکریلیکی ۲-فوم های ضد اتش سیلیکونی
|
کارتریج های ۳۱۰ و ۶۰۰ میلی لیتری |
غلاف آتش بند(Collar)
با توجه به اینکه مواد قابل اشتعال همچون روکش کابل ها لوله های پلیمری و عایق حرارتی لوله فلزی به سرعت و در مدت زمان بسیار کم مقاومت خود را در برابر اتش از دست می دهند و خود سوخته و شعله ور می شوند˒جهت جلوگیری از گسترش اتش غلاف های اتش بند که در زمان حریق منبسط می شوند˒ مورد استفاده قرار می گیرند که اولا فضای خالی از ذوب المان های عبوری را پر نماید و دیگر اینکه از انتشار اتش و دود به فضاهای دیگر جلوگیری نماید.
| مزایا | کاربرد |
| ۱:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه
۲:سهولت اجرا در مقایسه با غلاف های مطابق با سایز لوله˒به دلیل نواری شکل بودن این سیستم تغییرات در سایز و یا روکش لوله های مشکلی را به وجود نمی اورد ۳:امکان استفاده در دیوار و سقف ۴:امکان استفاده در بتن و مصالح سنتی و درایوال(دیواره خشک) |
۱:در اطراف لوله هایی از جنس پلاستیک
۲:در اطراف دسته کابل ها ۳: در اطراف سینی کابل ها
|
| مصرف | بسته بندی معمول |
| با توجه به قطر بیرونی لوله˒غلاف ها بریده شده و در اطراف لوله بسته می شود و توسط پین ها و خارهای موجود به سقف و یا دیوار نصب می شود. | این نوار با طول ۲۵۰ سانتیمتر در یک بسته به همراه پین های نصب و خارهای اتصال می باشد. |
نوار آتش بند(Pipe wrap)
شرح محصول:
این محصول یک نوار ضدحریق با انعطاف پذیری بالا بوده که دارای لایه های منبسط شونده می باشد˒این نوار با الاستیسیته بالا در صورت مواجه شدن با اتش متورم شده و مسیر عبور اتش و دود را به طور کامل مسدود می نماید˒در برابر اتش مقاوم بوده و بر اساس قطر لوله و تعداد دور های مشخص شده در استاندارد˒مورد استفاده قرار می گیرد .
| مزایا | کاربرد |
| ۱:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه
۲:سهولت اجرا در مقایسه با غلاف های مطابق با سایز لوله˒به دلیل نواری شکل بودن این سیستم تغییرات در سایز و یا روکش لوله های مشکلی را به وجود نمی اورد ۳: امکان استفاده در دیوار و سقف ۴:امکان استفاده در بتن و مصالح سنتی و درایوال(دیواره خشک)
|
۱:در اطراف لوله هایی از جنس پلاستیک
۲:در اطراف دسته کابل ها ۳:در اطراف سینی کابل ها |
| مصرف | بسته بندی معمول |
| با توجه به جدول استاندارد محصول و بر اساس قطر خارجی لوله دارای تعداد دورهای تعریف شده می باشد. | رول های ۲۵ متری |
رنگ مقاوم در برابر اتش با قابلیت انعطاف پذیری بالا(Flexi coat)
شرح محصول:
این محصول یک پوشش الاستومری پایه ابی و دارای مقاومت خوب در برابر نفوذ پذیری اتش و دود بوده و دارای خواص بالا الاستومری می باشد که باعث انعطاف پذیری بسیار زیاد می گردد و برای گپ های عریض قابل استفاده می باشد این محصول در اجرای گپ های حد فاصل نما و اسلب بتن کف کاربرد دارد .
| مزایا | کاربرد |
| ۱:قابلیت انعطاف پذیری بالا
۲:سهولت اجرا ۳:سرعت اجرای بالا |
۱:مناسب برای اجرا در گپ ها با عرض زیاد
۲:درزهای انبساط ۳:درزهای حد فاصل نما و اسلب کف ۴:مناسب برای درزهای با قابلیت انعطاف پذیری بالا |
| مصرف | بسته بندی |
| این محصول به صورت پاششی توسط دستگاه و یا قلمو به ضخامت استاندارد قابل مصرف می باشد. | سطل های ۲۵ کیلویی |
ماستیک منبسط شونده(lntumescent graphite sealant)
شرح محصول:
این محصول یک ماستیک منبسط شونده بر پایه گرافیت است که مقاومت در برابر اتش بالایی دارد و به صورت بتونه در محل مورد نظر همچون درزهای اطراف لوله پلیمری و دسته کابل ها و سینی کابل ها کشیده می شود و در زمان اتش قابلیت انبساط و انعطاف پذیری بالای دارد.
| مزایا | کاربرد |
| ۱:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه
۲:سهولت اجرا ۳:امکان استفاده در دیوار و سقف ۴:قابلیت منبسط شوندگی |
۱:در اطراف لوله هایی از جنس پلاستیک
۲:در اطراف دسته کابل ها ۳:در اطراف سینی کابل ها |
| مصرف | بسته بندی معمول |
| به صورت بتونه در اطراف المان های عبوری به ضخامت استاندارد اجرا می شود. | کارتریج های ۳۱۰و ۶۰۰میلی لیتری |
بالشتک مقاوم در برابر اتش(Fire pillow)
شرح محصول:
این سیستم یک روش دائمی برای محل هایی که به صورت موقت نیاز به اتش بند دارند و یا محل هایی که سیستم تاسیسات نیاز به تعمییرات مدام دارند می باشد. این سیستم متشکل از بالشتک مقاوم در برابر اتش است که در مواجهه با اتش افزایش حجم یافته و مسیر عبور اتش و دود را مسدود می نماید. قابلیت نصب اسان استفاده به صورت ….. این محصول را بسیار پر کاربرد نموده است. همچنین این سیستم برای داکت هایی که پیوسته در حال تغییرات و یا تعمیرات می باشند مناسب بوده و قابلیت استفاده مجدد و امکان جابجایی از دیگر قابلیت های این محصول می باشد.
| مزایا | کاربرد |
| ۱:امکان استفاده در سقف و دیوار
۲: بدون گاز سمی ۳: ضد آب ۴:امکان استفاده در محل های دیگر ۵:مقاوم در باربر حیوانات موذی و پوسیدگی جهت استفاده در فضا های بهداشتی
۶:سبک |
۱:داکت تاسیسات مکانیکی
۲:داکت تاسیاست برقی ۳:اطراف کابل های برق ۴:اطراف سینی کابل ها ۵:اطراف لوله های فلزی ۶:مقاوم در برابر اتش تا زمان ۲۴۰ دقیقه ۷:امکان تغییرات دائم بدون از بین رفتن ساختار اصلی اتش بند ۸:نصب اسان و سریع و بدون نیاز به ماده چسبنده ۹:ایجاد دیوار اتش بند زیر فضای کف کاذب ۱۰:ایجاد دیوار اتش بند زیر فضای سقف کاذب |
| مصرف | بسته بندی معمول |
| قطعات بالشتک ها را با تراکم در اطراف تجهیزات ضمن رعایت عدم وجود درز و شکاف قرار می دهیم. | در ابعاد بزرگ و متوسط و کوچک قابل ارائه می باشد.
|
پوشش محافظ کابل برق(Cable Coating)
شرح محصول:
یک محصول مناسب پایه ابی می باشد که جهت جلوگیری از اتش سوزی روکش کابل های برق به صورت رنگ بر روی سطوح مورد نظر به کار می رود این محصول عاری از هر گونه گاز سمی بوده و کاملا سازگار با محیط اطراف چه در حالت اجرا و چه در حالت مواجه با اتش می باشد.جلوگیری از اسیب رسانی به نحوه انتقال برق در داخل کابل ها و محافظت از کابل ها در برابر اتش تا ۱۲۰ دقیقه از ویژگی های این محصول می باشد.
| مزایا | کاربرد |
| ۱:محافظت از پوشش پلیمری کابل ها در برابر اتش
۲:محافظت در برابر اتش تا ۱۲۰ دقیقه
۳:جلوگیری از گسترش اتش و دود در محل عبور کابل ها از دیوار و کف |
۱:در اطراف کابل ها
۲:در اطراف دسته کابل ها
۳:در اطراف سینی کابل ها |
| مصرف | بسته بندی معمول |
| به صورت پاششی یا با استفاده از قلمو بر روی کابل ها قابل اجرا می باشد. | سطل های ۲۵ کیلوگرمی |
